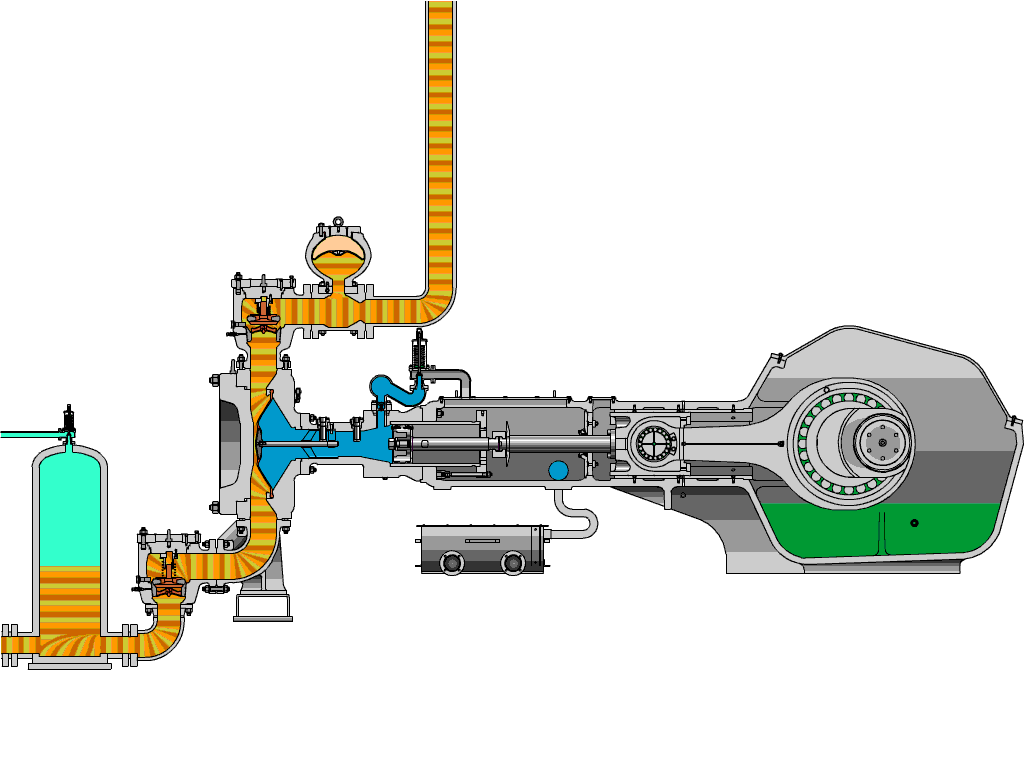

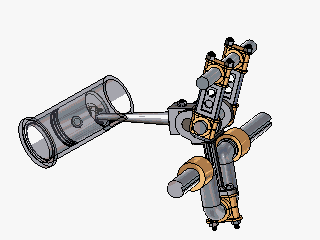

。在吸入和排出閥的交替作用下，實現壓送與循環沖洗液的目的。

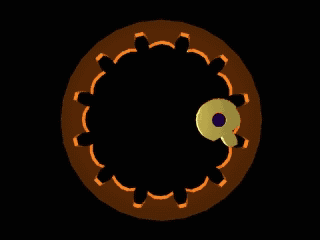

4. 間歇運動機構



▼

有些機械需要其構件周期地運動和停歇

。能夠?qū)⒃瓌?dòng)件的連續轉動轉變?yōu)閺膭?dòng)件周期性運動和停歇的機構，稱為間歇運動機構。例如牛頭刨床工作臺的橫向進給運動，電影放映機的送片運動等都用有間歇運動機構。常見的間歇運動機構有：棘輪機構、槽輪機構、連桿機構和不完全齒輪機構。

5. 凸輪機構

▼

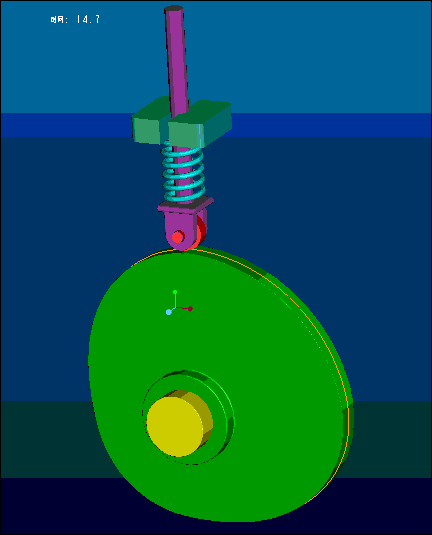

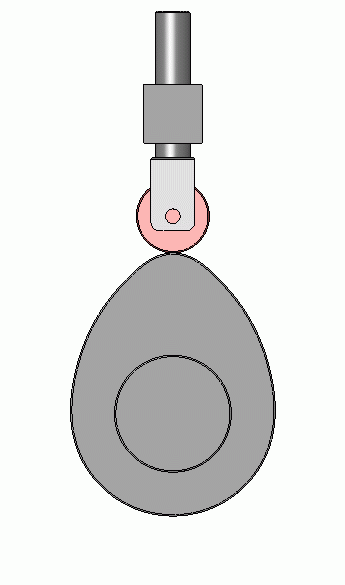

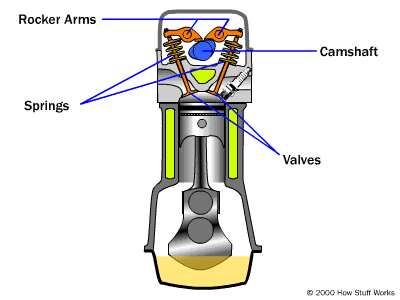

凸輪機構是機械中的一種常用機構，由凸輪

、從動件和機架組成，他能實現機械自動控制。由凸輪的回轉運動或往復運動推動從動件作規定往復移動或擺動的機構。

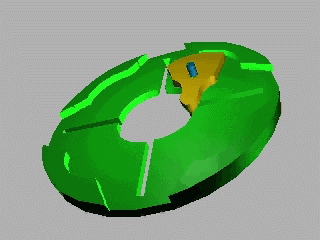

凸輪具有曲線輪廓或凹槽

，有盤形凸輪、圓柱凸輪和移動凸輪等，其中圓柱凸輪的凹槽曲線是空間曲線，因而屬于空間凸輪。從動件與凸輪作點接觸或線接觸，有滾子從動件、平底從動件和尖端從動件等。尖端從動件能與任意復雜的凸輪輪廓保持接觸
